Como Testar O Diodo

Antes de saber como testar o diodo, é importante entender que este componente eletrônico é essencial em praticamente todos os circuitos que envolvem fontes de alimentação, retificação de corrente alternada e proteção contra inversão de polaridade. Um diodo permite a passagem da corrente em apenas uma direção, funcionando como uma válvula elétrica que pode ser verificada de forma simples com um multímetro ou com uma fonte de energia e uma lâmpada de teste.

Reconhecendo os tipos de diodo e suas pinagens

O primeiro passo para entender como testar o diodo é identificar o tipo que você tem em mãos, pois isso define a maneira como ele será medido. Os diodos mais comuns são o 1N4001, 1N4007, 1N4148 e o Zener, cada um com características de tensão e corrente diferentes. Independentemente do modelo, a maioria possui duas pernas, chamadas de ânodo e cátodo, e um corpo que geralmente tem uma faixa preta ou cinza indicando o lado do cátodo.

Quando você olha para o diodo, a faixa escura indica o terminal negativo, enquanto o lado oposto, geralmente sem marcação, é o positivo. Em alguns casos, o próprio corpo do componente vem com uma linha tracejada ou um anel próximo à extremidade do cátodo. Saber distinguir visualmente o ânodo do cátodo ajuda a evitar erros ao posicionar o componente na bancada ou durante o teste com o multímetro.

Preparando o equipamento de teste

Para realizar a verificação correta, você precisa de um multímetro digital com função de diodo ou de resistência, uma fonte de alimentação regulada e, opcionalmente, uma lâmpada de teste com sua fonte para simulação básica. Antes de ligar o aparelho, certifique-se de que o circuito esteja desenergido e que o diodo esteja desconectado de qualquer outro componente, especialmente se estiver em uma placa já montada.

Se estiver usando um multímetro, ajuste o seletor para o símbolo de diodo, que geralmente representa uma seta apontando para uma linha vertical. Essa função mede a queda de tensão direta quando o componente é polarizado corretamente. Em multímetros mais simples, a opção de resistência pode ser usada, embora os resultados sejam menos precisos e dependam da escala escolhida.

Testando o diodo com multímetro no modo diodo

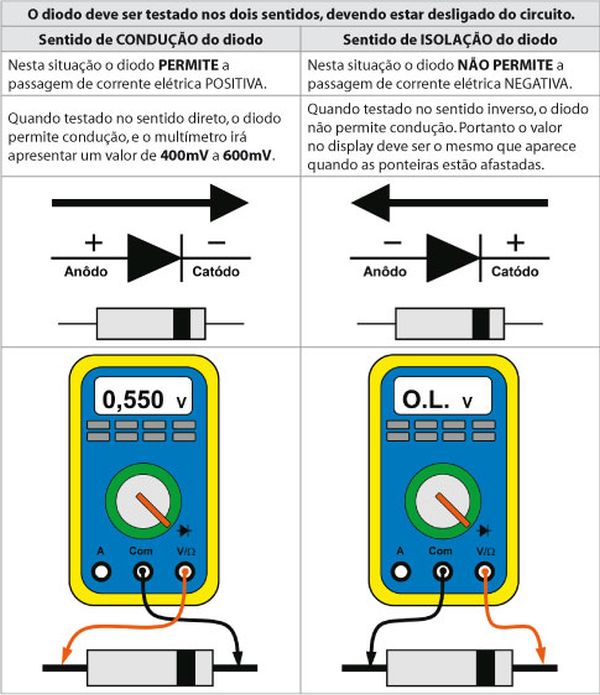

A maneira mais prática de como testar o diodo é usando a função específica do multímetro, que fornece uma leitura direta da queda de tensão. Nesse modo, o aparelho emite uma pequena corrente através do componente e exibe o valor da tensão entre os terminais. Para o diodo funcionar corretamente durante esse teste, o terminal vermelho do multímetro deve ser conectado ao ânodo, enquanto o terminal preto vai para o cátodo.

Quando a polarização está correta, o multímetro deve mostrar uma queda de tensão típica, geralmente entre 0,6 V e 0,7 V para diodos de silício, ou próximo de 0,3 V para os de germânio. Se o aparelho indiciver um valor muito alto, como “OL” ou “1”, significa que o diodo está em bloco reverso, ou seja, não conduz nessa direção. Já se o valor lido for próximo de zero ou se o aparelho bipar, o diodo pode estar em curto-circuito e precisa ser substituído.

Testando o diodo no modo resistência

Em casos onde o multímetro não tem função de diodo, é possível usar a escala de resistência para verificar como testar o diodo com uma abordagem mais tradicional. Nesse modo, você mede a resistência entre os terminais do componente em ambas as direções, lembrando sempre de desconectar a alimentação e descarregar capacitores antes de tocar nos pinos.

Na prática, quando o multímetro está no modo de resistência e você coloca o terminal positivo no ânodo e o negativo no cátodo, a leitura deve apresentar uma resistência relativamente baixa, indicando condução. Já na inversão, a resistência deve ser muito alta, quase infinita, pois o diodo bloqueia a corrente. Se os valores forem praticamente os mesmos em ambas as medidas, o componente está danificado.

Testando com fonte externa e lâmpada de incandescência

Uma forma mais didática de como testar o diodo envolve o uso de uma fonte de alimentação de baixa tensão, como duas pilhas AA, e uma lâmpada de teste ou um LED de indicação. Nesse método, você forma um circuito simples para simular a passagem de corrente na direção correta e verificar se o diodo conduz.

Conecte a fonte positiva ao ânodo do diodo e o negativo ao cátodo. Se o diodo estiver bom, a lâmpada ou o LED deverá acender, demonstrando que a corrente está fluindo. Em seguida, inverta a conexão, ligando o positivo ao cátodo e o negativo ao ânodo. Nessa posição, a lâmpada não deve acender, pois o diodo está reversamente polarizado e bloqueia a passagem de corrente. Esse teste visual é especialmente útil para iniciantes que estão aprendendo a identificar componentes.

Interpretando resultados e conclusão

Após aplicar uma ou mais técnicas de como testar o diodo, é essencial comparar os resultados com os valores esperados para evitar conclusões erradas. Um diodo saudável apresenta baixa resistência em um sentido e alta resistência no outro, indicando que ele cumpre a função de retificação sem falhas. Por outro lado, se o componente apresenta resistência baixa em ambas as polaridades ou não conduz em nenhuma direção, ele está definitivamente comprometido.

Testar um diodo dessa forma não só garante a funcionalidade do componente, como também ajuda a diagnosticar falhas em placas eletrônicas e fontes de alimentação. Com prática, você consegue identificar rapidamente problemas e substituir peças com confiança, economizando tempo e evitando riscos de curtos-circuitos em seus projetos eletrônicos.
